• Spĺňajú požiadavky ČSN / EN 60947-3 a ČSN / EN 60947-5-1
• Vačkové spínače sa používajú v hlavných a pomocných obvodoch, ktoré vyžadujú časté zapínanie a vypínanie:
• Pri zapínaní a vypínaní jednofázových, dvojfázových a trojfázových elektrických obvodov
• Pri ovládaní zariadení merajúcich hodnoty napätia a prúdu
• Pri zapínaní/vypínaní napájacích obvodov motorov pri spúšťaní/zastavovaní
• Ako vypínač, prepínač a krokový zdroj v transformátoroch a zváracích strojoch
• Ako pólový zdroj alebo skupinový prepínač na požadovaných miestach, ako je sieťový regulátor
• Ako automatický, reverzibilný spínač so štartom
• Menovitý prúd 10 A až 160 A
• Kategória využitia AC-3, AC-4, AC-23

Stupeň krytia IP20 (telo/póly) IP40 (Inštalácia do dverí panelov)

Naše vačkové spínače sú vyrábané podľa najvyšších technických štandardov s využitím moderného technologického vývoja v oblasti spínacích prístrojov za použitia najkvalitnejších izolačných materiálov a medených kontaktov nitovaných striebornou zmesou. Každý spínač sa skladá z rôznych zapínacích a vypínacích prvkov, ktoré možno ľahko zostaviť a rozobrať podľa spínacieho programu. Puzdrá spínacích a vypínacích prvkov sú vyrobené z plastového materiálu odolného proti úniku elektrického prúdu a účinkom elektrického oblúka. Telo spínača je z materiálu PBT, ktorý je odolný a nehorľavý až do veľmi vysokých teplôt. Svorky a kontaktné materiály sú plne v súlade s ČSN / EN 60947-3.

• Kontaktory podľa normy ČSN / EN 60947-4-1
• Štyri typové veľkosti s menovitými prúdmi až do 100 A pri 400 V AC-3
• 4-pólové prevedenie
• Ovládacie napätie 24-415 V AC
• Menovitý podmienený skratový prúd Iq = 50 kA
• Vhodné najmä pre priemyselné aplikácie, môžu byť použité aj pre domácnosti
• Montáž na prístrojovú lištu 35 mm a 75 mm (typové veľkosti 65, 100) alebo na panel

Kontaktory Ex9C sú určené pre rôzne aplikácie vrátane ťažkého priemyslu. Rozdelenie do štyroch typových veľkostí prináša optimalizáciu elektrických parametrov a mechanických rozmerov. Všetky tieto typové veľkosti majú rovnaké príslušenstvo v podobe pomocných kontaktov. Nadprúdové relé Ex9R sa líšia podľa typovej veľkosti tak, aby ich bolo možné použiť s kontaktorom zodpovedajúceho menovitého prúdu. Typová veľkosť 18 zahŕňa kontaktory s menovitými prúdmi AC-3, 9, 12 a 18 A pri 400 V. Veľkosť 38 je tvorená menovitými prúdmi 25, 32 a 38 A. Verzia 65 je rozdelená na prúdy 40, 50 a 65 A. Nakoniec je typová veľkosť 100 pokrytá menovitými prúdmi 80 a 100 A.

• Príslušenstvo pre inštalačné kontakty
• Spĺňajú požiadavky ČSN / EN 60947-5-1
• Pomocné kontakty pre inštalačné kontakty s manuálnym ovládaním Ex9CHM
• Pomocné kontakty pre tiché inštalačné kontakty Ex9CHH
• Prevedenie s 1. vypnutým + 1. zapnutým kontaktom alebo 2. vypnutými kontaktmi

Pomocné kontakty AX-CHM sú určené pre inštalačné kontakty s ručným ovládaním Ex9CHM a pomocné kontakty AX-CHH sú určené pre tiché inštalačné kontakty Ex9CHH. Príslušenstvo sa montuje na inštalačné kontakty sprava. Kontaktné jednotky sú vybavené kombináciou kontaktov 1 vypnutým + 1 zapnutým alebo 2 vypnutými kontaktmi.

• Menovité prevádzkové napätie 24 - 240 V AC/DC
• Denné, týždenné, ročné a astronomické spínacie programy
• Jednoduché nastavenie po prvom spustení
• Možnosť trvalého pripojenia k miestnej sieti
• Synchronizácia času prostredníctvom NTP servera
• Štandardná šírka (2MU)
• Vymeniteľná batéria pre zálohovanie nastaveného času
• Astronomický program obsahuje výber z viac než 500 prednastavených miest

Inštalačné digitálne spínacie hodiny s Wi-Fi pripojením sú navrhnuté na presné časové riadenie v rôznych rezidenčných, komerčných a priemyselných aplikáciách. Tieto multifunkčné spínače ponúkajú denné, týždenné, ročné a astronomické programy. Majú používateľsky prívetivé rozhranie vrátane podsvieteného LCD displeja a môžu byť ovládané a programované prostredníctvom zabudovaného webového servera pomocou Wi-Fi pripojenia. Série Ex9DTSW tiež podporuje synchronizáciu času prostredníctvom NTP servera, čo zabezpečuje presné udržiavanie času. S možnosťami pre jeden alebo dva kanály, režimom výstupu pulzu/cyklu a pokročilými funkciami, ako je integrácia astronomického programu (ktorý zahŕňa výber z viac ako 500 prednastavených miest), umožňuje séria Ex9DTSW vysoko prispôsobiteľné a energeticky úsporné prevádzky. Zariadenie tiež obsahuje záložnú batériu na udržanie nastavenia času počas výpadkov napájania a podporuje automatické prechody medzi letným a zimným časom.

• Elektromagnetické spúšte na ochranu motorov
• Typové veľkosti M1-M5
• Menovitý prúd do 800 A
• 3-pólové a 4-pólové prevedenie
• Menovitá medzná vypínacia schopnosť
• Icu = Ics až do 150 kA
• Menovité napätie 415 / 690 V AC

Kompaktné ističe Ex9M magnetické (M) sú určené predovšetkým na ochranu motorov. Testovanie podľa normy ČSN / EN 60947-2 zaručuje funkčnosť a spoľahlivosť pre širokú škálu aplikácií, vrátane izolácie. Tieto ističe sú ponúkané s vypínacími schopnosťami od 36 kA až po 150 kA. Vysoké menovité impulzné výdržné napätie umožňuje ich použitie aj v systémoch s výskytom prechodných prepäťových vĺn vysokej intenzity, napr. v ťažkom priemysle. Kategória použitia ističov A.

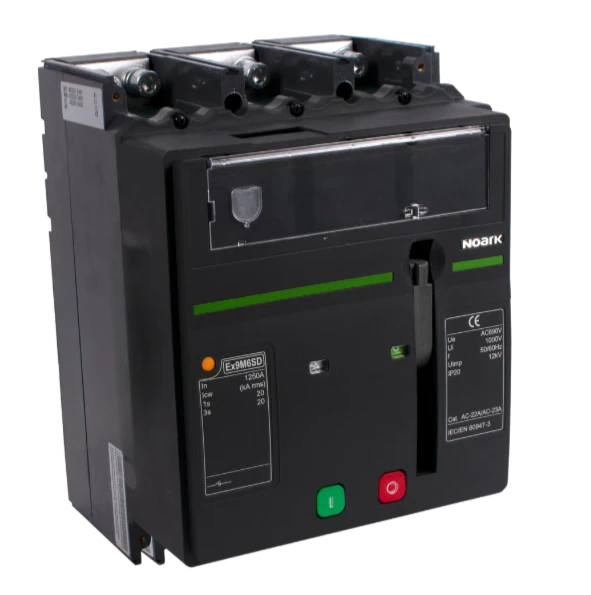

• AC kompaktné odpínače
• Menovitý prúd do 1 600 A
• Spĺňajú požiadavky ČSN / EN 60947-3
• AC charakter prúdu
• 2, 3 a 4-pólové prevedenie
• Menovité pracovné napätie Ue do 690 V AC

Kompaktné odpínače Ex9MSD nachádzajú uplatnenie v mnohých rôznych obvodoch. Sú určené predovšetkým pre aplikácie v oblasti distribúcie energie. Testovanie podľa noriem IEC / ČSN 60947-3 zaručuje funkčnosť a spoľahlivosť pre široké spektrum aplikácií. Tieto odpínače majú rovnaký dizajn ako štandardné kompaktné ističe série Ex9M. Preto je možné použiť kompletnú radu plne kompatibilného vonkajšieho a vnútorného príslušenstva, napr. otočnú rukoväť s predĺženou osou, pomocné kontakty, vypínacie spúšte a mnoho ďalších.

• Prevádzkové napätie 230 V AC a 24 V DC
• Komunikačný protokol cez Modbus
• Pomocná súčasť kompaktných ističov, ktorá sa používa na prepojenie a komunikáciu kompaktných ističov na zjednodušenie diaľkového ovládania pre používateľov

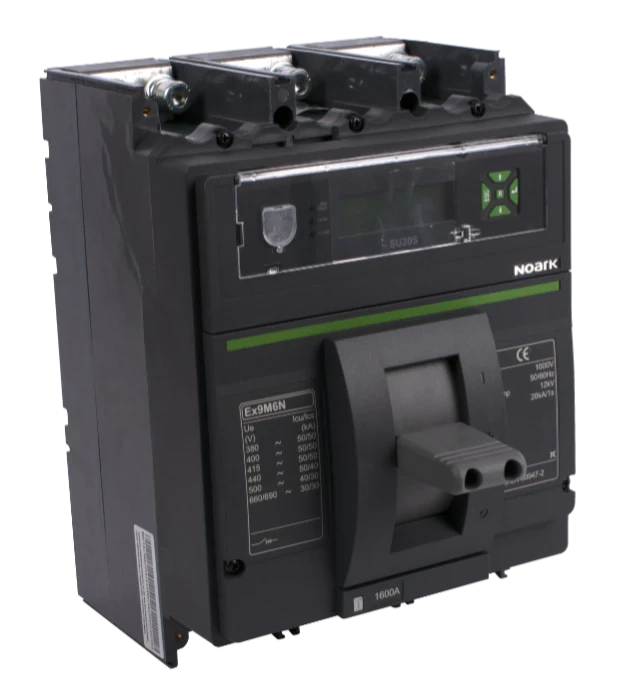

• 3 a 4-pólové elektronické kompaktné ističe
• Ics = Icu = 50 kA pri 415 V AC
• Ir nastaviteľné v krokoch (0.4-0.5-0.6-0.7-0.8-0.9-0.95-1.0) × In
• Ii nastaviteľné v krokoch (2-3-4-6-8-10-12) × In
• Upevňovacie skrutky a medzifázové priečky sú súčasťou dodávky
• 2x AX, 1x AL, 1x SHT26, 1x XF26 so rovnakým pracovným napätím sú predmontované (prispôsobiteľné na požiadanie)

Kompaktné ističe Ex9M s riadiacou jednotkou SU20L sú určené pre distribúciu energie a spĺňajú normy ČSN / EN 60947-2, ktoré zabezpečujú spoľahlivosť a bezpečnostné oddelenie. Elektronická riadiaca jednotka s DIP prepínačmi umožňuje rýchle nastavenie a stabilitu pri mechanickom namáhaní. Ističe ponúkajú vypínacie schopnosti od 36 kA do 150 kA a impulzné výdržné napätie až 12 kV, čo ich robí vhodnými pre ťažký priemysel. Sú dostupné v kategóriách použitia A a B.
